Поршневые уплотнения для гидроцилиндров разделяют рабочие полости и удерживают гидравлическую жидкость при движении поршня. В каталоге представлены уплотнения поршня DAS, K18, компактные комплекты, поршневые манжеты и уплотнительные кольца разных размеров. Изделия подбирают по диаметру гильзы гидроцилиндра, канавке, профилю, материалу и рабочему давлению. Чтобы купить уплотнение поршня гидроцилиндра, укажите маркировку старого комплекта или точные размеры посадочного места.
В корзину
Быстрый просмотр
Арт.: DAS-0002
Розничная цена (с НДС)
158.84 ₽/шт
Оптовая цена (с НДС)
87.36 ₽/шт
Быстрый просмотр
Арт.: DAS-0003
Розничная цена (с НДС)
171.29 ₽/шт
Оптовая цена (с НДС)
94.21 ₽/шт
Быстрый просмотр
Арт.: DAS-0004
Розничная цена (с НДС)
185.20 ₽/шт
Оптовая цена (с НДС)
101.86 ₽/шт
Быстрый просмотр
Арт.: DAS-0005
Розничная цена (с НДС)
185.20 ₽/шт
Оптовая цена (с НДС)
101.86 ₽/шт
Быстрый просмотр
Арт.: DAS-0006
Розничная цена (с НДС)
203.74 ₽/шт
Оптовая цена (с НДС)
112.06 ₽/шт
Быстрый просмотр
Арт.: DAS-0007
Розничная цена (с НДС)
213.01 ₽/шт
Оптовая цена (с НДС)
117.16 ₽/шт
Быстрый просмотр
Арт.: DAS-0008
Розничная цена (с НДС)
213.01 ₽/шт
Оптовая цена (с НДС)
117.16 ₽/шт
Быстрый просмотр
Арт.: DAS-0009
Розничная цена (с НДС)
213.01 ₽/шт
Оптовая цена (с НДС)
117.16 ₽/шт
Быстрый просмотр
Арт.: DAS-0010
Розничная цена (с НДС)
259.13 ₽/шт
Оптовая цена (с НДС)
142.52 ₽/шт
Быстрый просмотр
Арт.: DAS-0011
Розничная цена (с НДС)
259.13 ₽/шт
Оптовая цена (с НДС)
142.52 ₽/шт
Быстрый просмотр
Арт.: DAS-0012
Розничная цена (с НДС)
259.13 ₽/шт
Оптовая цена (с НДС)
142.52 ₽/шт
Быстрый просмотр
Арт.: DAS-0013
Розничная цена (с НДС)
268.40 ₽/шт
Оптовая цена (с НДС)
147.62 ₽/шт
Быстрый просмотр
Арт.: DAS-0014
Розничная цена (с НДС)
268.40 ₽/шт
Оптовая цена (с НДС)
147.62 ₽/шт
Быстрый просмотр
Арт.: DAS-0015
Розничная цена (с НДС)
268.40 ₽/шт
Оптовая цена (с НДС)
147.62 ₽/шт
Быстрый просмотр
Арт.: DAS-0016
Розничная цена (с НДС)
300.85 ₽/шт
Оптовая цена (с НДС)
165.47 ₽/шт
Быстрый просмотр
Арт.: DAS-0017
Розничная цена (с НДС)
300.85 ₽/шт
Оптовая цена (с НДС)
165.47 ₽/шт
Быстрый просмотр
Арт.: DAS-0018
Розничная цена (с НДС)
314.76 ₽/шт
Оптовая цена (с НДС)
173.12 ₽/шт
Быстрый просмотр
Арт.: DAS-0019
Розничная цена (с НДС)
319.40 ₽/шт
Оптовая цена (с НДС)
175.67 ₽/шт
Быстрый просмотр
Арт.: DAS-0020
Розничная цена (с НДС)
319.40 ₽/шт
Оптовая цена (с НДС)
175.67 ₽/шт
Быстрый просмотр
Арт.: DAS-0021
Розничная цена (с НДС)
365.76 ₽/шт
Оптовая цена (с НДС)
201.17 ₽/шт
Показать еще
Работа поршневого уплотнения
В гидравлическом цилиндре поршень разделяет внутренний объем на две полости. Поршневое уплотнение не допускает перетока рабочей жидкости через зазор между поршнем и гильзой гидроцилиндра. Благодаря этому сохраняются рабочее давление, усилие и управляемое движение штока. Для двусторонних гидроцилиндров уплотнение должно обеспечивать герметичность при подаче давления с обеих сторон.
К поршневым уплотнениям относятся манжеты, кольца и многокомпонентные комплекты. Конструкция профиля определяет направление работы, допустимые давления, трение и устойчивость к износу. В одном узле могут совместно использоваться уплотнительные и направляющие элементы, которые удерживают поршень от контакта с гильзой.

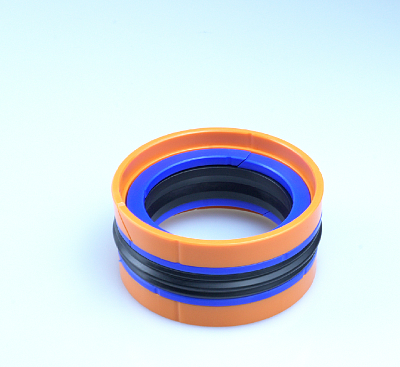

Уплотнения DAS, K18 и компактные комплекты
Уплотнение DAS обычно представляет собой компактный комплект для поршня двустороннего действия. Его элементы совместно герметизируют поршневую полость, поддерживают профиль при высоком давлении и направляют движение. Конкретный состав и материал комплекта зависят от размера и производителя.
Профиль K18 также применяется как уплотнение поршня гидроцилиндра. При замене важно сопоставить не только наружный диаметр, но и ширину канавки, высоту профиля и конструкцию уплотнительного узла. Обозначения KDAS, DAS и K18 нельзя автоматически считать взаимозаменяемыми: различия в профиле или размерах могут привести к повышенному трению, перетоку жидкости либо повреждению при монтаже.
Материалы и условия работы
Для изготовления поршневых манжет и комплектов применяются полиуретан, резина NBR, PTFE и конструкционные полимеры. Материалы выбирают с учетом давления, рабочей жидкости, температуры, скорости и состояния гильзы. Полиуретановые элементы устойчивы к износу и выдавливанию в зазор. Резиновые профили сохраняют эластичный прижим. PTFE снижает трение и используется в составе отдельных конструкций.
При высоком давлении особенно важны величина монтажного зазора и наличие опорных колец. Изношенная гильза, задиры и перекос поршня сокращают срок службы даже качественного уплотнения. Если старое изделие разрушено, следует проверить направляющие кольца, состояние поверхности и соосность деталей.
При выборе материалов учитывают условия эксплуатации оборудования: при давлении выше расчетного надежная работа любых уплотнений не гарантируется. Для различных гидравлических узлов и соединений профиль подбирают по документации, а не только по внешнему сходству.
Подбор и заказ
Для подбора измеряют диаметр цилиндра, внутренний диаметр уплотнения, общую высоту и ширину канавки. Лучше использовать обозначение со старого комплекта или техническую документацию гидроцилиндра. Также сообщают тип действия цилиндра, рабочее давление и жидкость. Не рекомендуется подрезать профиль или растягивать кольцо под неподходящую канавку.
В Технобелт можно купить уплотнение поршня, манжету поршня гидроцилиндра, компактное уплотнение DAS или K18. В каталоге доступны стандартные размеры для ремонта промышленной и мобильной гидравлики. Поможем подобрать комплект по маркировке и размерам, организуем доставку по Москве и регионам России.
