Грязесъемники штока гидроцилиндра PU и армированные

Для чего нужен грязесъемник штока

Грязесъемник устанавливается в передней части гидравлического цилиндра и контактирует с поверхностью штока. При каждом ходе кромка выполняет очистку штока от пыли, песка, стружки, влаги и частиц различного происхождения. Без этого элемента загрязнения попадают под основное уплотнение, повреждают рабочую поверхность, смешиваются с гидравлической жидкостью и ускоряют износ оборудования. Грязесъемники защищают штоки и внутреннюю полость цилиндра, повышают срок службы уплотнений и снижают риск течи. Они используются в гидроцилиндрах спецтехники, прессов, подъемных механизмов, станков, сельскохозяйственных машин и другого оборудования. Для пневмоцилиндров функция аналогична: изделие очищает шток и не допускает попадания пыли в уплотнительный узел. Эти элементы предназначены для постоянной защиты подвижной поверхности и эффективно работают совместно со штоковой манжетой или уплотнительным кольцом. Материалы грязесъемника выбирают по среде, температуре и интенсивности загрязнения.

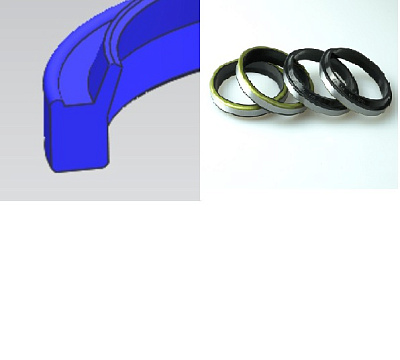

Резиновые, полиуретановые и армированные модели

Резиновый грязесъемник подходит для стандартных условий эксплуатации и сохраняет эластичный контакт со штоком. Полиуретановый грязесъемник PU выбирают для более нагруженных применений, где важны износостойкость кромок и сопротивление абразивным загрязнениям. Армированный грязесъемник имеет металлическую обойму или каркас, который обеспечивает жесткую посадку в корпусе и стабильность профиля. В каталоге встречаются профили K06, K07, GA, SA, WR и другие типы. Обозначения разных производителей могут отличаться, поэтому ориентироваться только на название профиля нельзя. Грязесъемники изготавливаются под конкретные размеры посадочного места и диаметр штока. Для резиновых изделий типовых конструкций может применяться ГОСТ 24811-81, однако соответствие конкретного товара стандарту нужно проверять по карточке и маркировке.

Как подобрать грязесъемник

Главный размер — диаметр штока. Дополнительно измеряют наружный диаметр посадки, высоту изделия и глубину канавки. Для армированной модели важна точная запрессовка металлической части в корпус. Для мягкого полиуретанового профиля учитывают форму канавки и направление установки. Если старый грязесъемник изношен, точнее снимать размеры с посадочного места, а не с деформированного изделия. При выборе учитывают рабочую среду, диапазон температур, скорость движения штока и характер загрязнений. Для оборудования, работающего на открытом воздухе, особенно важна защита от воды и песка. В металлообработке — очистка поверхности от мелкой стружки и технологической пыли. Кромка должна прилегать равномерно, но не создавать чрезмерного сопротивления движению.

Монтаж и покупка

Перед установкой очищают канавку, проверяют шток на коррозию, риски и заусенцы. Поврежденная поверхность быстро разрушает новую кромку. Грязесъемник устанавливают без перекоса и режущего воздействия инструмента. При ремонте гидроцилиндра целесообразно одновременно проверить штоковые и поршневые уплотнения. В Технобелт можно купить грязесъемник штока гидроцилиндра, манжету-грязесъемник, модель с металлическим каркасом или изделие PU. Для подбора сообщите маркировку, диаметр штока и размеры посадки. В каталоге указана цена на грязесъемники, доступны оптовые и розничные заказы с доставкой по России.
