Резинометаллические кольца USIT

Конструкция и принцип работы USIT

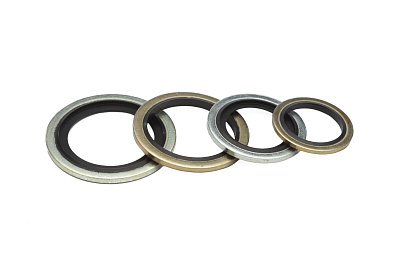

Резинометаллическое кольцо USIT состоит из внешней металлической шайбы и эластомерной уплотнительной кромки. При затяжке соединения металл ограничивает деформацию, а резиновая часть заполняет микронеровности между опорными поверхностями. Такая конструкция обеспечивает герметизацию соединений с гидравлической жидкостью и другими рабочими средами. Самоцентрирующаяся форма удерживает уплотнение относительно болта, штуцера или резьбового отверстия. Благодаря этому кольца USIT удобны при сборке гидравлических соединений, где обычная медная или алюминиевая шайба не обеспечивает требуемую герметичность либо требует сильной затяжки. Кольца USIT изготавливаются из металлической основы и эластомера и представляют собой готовые резинометаллические уплотнения. Изделия USIT состоят из деталей, работающих совместно; вариант кромок зависит от серии и производителя.

Где применяются резинометаллические шайбы

USIT применяются в гидравлических системах, насосах, клапанах, распределителях, цилиндрах, трубных соединениях и оборудовании высокого давления. Уплотнительные шайбы устанавливаются под головку болта, штуцер, пробку или резьбовой элемент. Они используются как в промышленной гидравлике, так и при ремонте спецтехники и мобильных машин. Рабочие характеристики зависят от материала резиновой кромки, металла и качества опорных поверхностей. Для масел и стандартных гидравлических жидкостей часто используют NBR. Для повышенной температуры и отдельных агрессивных сред применяют FKM. Материал нужно выбирать по фактической жидкости, а не только по размеру. При наличии правильной опорной плоскости их используют для герметизации различных соединений. Условия использования определяются давлением, температурой и свойствами среды.

Метрические и дюймовые размеры

Кольца выпускаются под метрические обозначения M и дюймовые резьбы R или G. При подборе важны внутренний диаметр, наружный диаметр, толщина металлического кольца и размер уплотнительной части. Например, обозначения M10, M12, M20 или R3/8 указывают на группу применения, но реальные размеры изделия необходимо сверять с карточкой товара. Нельзя выбирать шайбу только по наружному виду. Слишком большой внутренний диаметр не обеспечит правильное центрирование, а слишком маленький не позволит установить кольцо без повреждения кромки. Наружный диаметр должен полностью опираться на ровную поверхность соединения.

Монтаж и покупка колец USIT

Перед монтажом очищают опорные поверхности от старого уплотнения, коррозии и заусенцев. Кольцо устанавливают резиновой кромкой без перекоса и затягивают соединение с усилием, предусмотренным для данного узла. Чрезмерная затяжка может деформировать металлическую шайбу или выдавить эластомер. После разборки использованное уплотнение лучше заменить. В Технобелт можно купить кольца USIT в Москве, заказать отдельные размеры или набор колец USIT. В каталоге представлены гидравлические резинометаллические кольца метрических и дюймовых серий. Для подбора сообщите тип резьбы, обозначение, размеры, давление и рабочую среду. Заказы доставляются по России.
