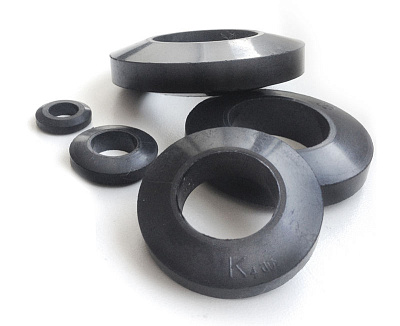

Упругие кольца МУВП

Назначение колец и втулок МУВП

Муфта упругая втулочно-пальцевая соединяет два вала и передает между ними вращение. На пальцы одной полумуфты устанавливаются резиновые элементы, которые контактируют со второй полумуфтой. За счет деформации втулок МУВП смягчаются толчки при пуске и остановке, вибрации и кратковременные динамические нагрузки. Кольцо МУВП является расходным упругим элементом. Оно изнашивается быстрее металлических деталей муфты, но может быть заменено без полной замены привода. Своевременная установка нового комплекта снижает ударную нагрузку на пальцы, подшипники и валы. Материал изготовления и количество втулок выбирают с учетом режима нагрузок, частоты пусков и конструкции муфты.

Типоразмеры К1, К2, К3 и другие

Кольца различаются внутренним и наружным диаметром, длиной или толщиной, а также формой профиля. В продаже встречаются обозначения К1, МУВП К2, К3, К4, К5, К8 и другие размеры. Для одной муфты обычно требуется комплект одинаковых взаимозаменяемых элементов, соответствующих диаметру пальца и посадочным отверстиям полумуфты. Подбирать изделие только по внешнему диаметру нельзя. Внутреннее отверстие должно правильно садиться на палец, а наружная часть — работать в отверстии второй полумуфты без чрезмерного зазора или сжатия. Толщина кольца и количество элементов определяются конструкцией муфты.

Материал и признаки износа

Резиновые кольца обладают эластичностью и хорошо гасят ударные нагрузки. Для отдельных условий применяются элементы из полиуретана, но при переходе к полиуретану необходимо проверить жесткость и совместимость с конструкцией муфты: более твердый материал изменяет характер передачи нагрузки. К признакам износа относятся трещины, выкрашивание, заметная деформация, увеличенный люфт, шум и удары при пуске. Если повреждено одно кольцо, целесообразно проверить весь комплект, пальцы и отверстия. Установка новых втулок при изношенных металлических посадках не устраняет причину люфта.

Монтаж и заказ

Перед монтажом очищают пальцы, проверяют их диаметр и отсутствие заусенцев. Упругие элементы устанавливают без повреждения внутренней поверхности. После сборки контролируют соосность валов: МУВП компенсирует небольшие отклонения, но не предназначена для работы с большим постоянным перекосом. В Технобелт можно купить кольца МУВП К2, К3, К4, К5, К8 и других размеров. Для подбора сообщите обозначение муфты или размеры старой втулки: внутренний диаметр, наружный диаметр и толщину. Доступны отдельные изделия и партии для ремонта промышленного оборудования с доставкой по России.
