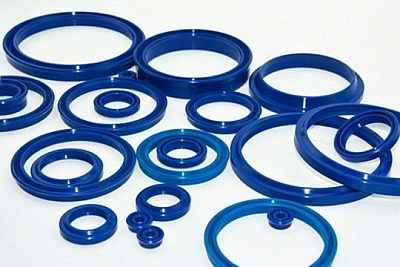

Манжеты гидравлические полиуретановые PU

Назначение полиуретановых манжет

Манжеты применяются в гидравлическом устройстве для разделения зон высокого и низкого давления и предотвращения утечки рабочей жидкости. В зависимости от профиля уплотнитель устанавливается на шток или поршень. Уплотнение штоков удерживает масло внутри цилиндра при выходе подвижной детали наружу. Поршневая манжета разделяет полости гидроцилиндра и обеспечивает управляемое движение. Гидравлические полиуретановые манжеты широко используются в мобильной технике, прессах, станках, подъемных механизмах, насосном и промышленном оборудовании. Они подходят для ремонта стандартных гидроцилиндров и изготовления новых уплотнительных узлов. Отдельные профили предназначены и для пневматической системы. В обозначениях могут встречаться ИМП (IMP), UHS, UN и другие серии; материалы и область применения сверяют по размерам и техническому описанию.

Почему применяют полиуретан PU

Использование полиуретановых изделий связано с их высокой стойкостью к абразивному износу, разрыву и экструзии в монтажный зазор. По сравнению с частью резиновых уплотнений полиуретан дольше сохраняет рабочую кромку при повышенной нагрузке. Поэтому замена резиновых манжет на PU может быть оправдана в гидравлической системе с высоким давлением и интенсивными циклами. При этом полиуретан не является универсальной заменой резины. Нужно учитывать совместимость материала с жидкостью, температурой и условиями хранения. Для отдельных сред или низких температур другой эластомер может быть предпочтительнее. Характеристики конкретного изделия проверяют по карточке и техническим данным производителя. Если давление выше стандартного для выбранного профиля, замена уплотнения изделием с полиуретаном без проверки зазора не решает проблему.

Типы и размеры гидравлических манжет

В каталоге представлены уплотнительные манжеты различных профилей и размеров. Размерная запись обычно включает диаметр штока или внутренний диаметр, наружный диаметр и высоту: например, 35х45х6, 50х60х6, 60х80х12, 70х80х5 или 75х90х9. Однако порядок параметров зависит от типа изделия, поэтому его нужно сопоставлять со схемой. Для надежного уплотнения зазора важны размеры канавки, направление давления и состояние сопрягаемых поверхностей. Профиль манжеты должен соответствовать месту установки. Даже универсальные полиуретановые манжеты нельзя монтировать в произвольную канавку без проверки степени обжатия и зазора.

Подбор, монтаж и заказ

Перед подбором определяют, что уплотняется: шток, поршень или неподвижное соединение. Затем измеряют диаметр детали, посадку и высоту канавки. Также указывают рабочее давление, жидкость, температуру и скорость движения. Если известна маркировка IMP, UHS, UN или другого профиля, ее следует сообщить вместе с размерами. При монтаже кромку защищают от резьбы и острых краев, не растягивают сверх допустимого и устанавливают в правильном направлении. Повреждение поверхности штока или цилиндра быстро выводит новый уплотнитель из строя. В Технобелт можно купить гидравлические манжеты PU, заказать размеры для гидроцилиндров и подобрать аналог ГОСТ 14896-84. В карточках указаны цены и характеристики; доступна доставка по Москве и регионам России.
